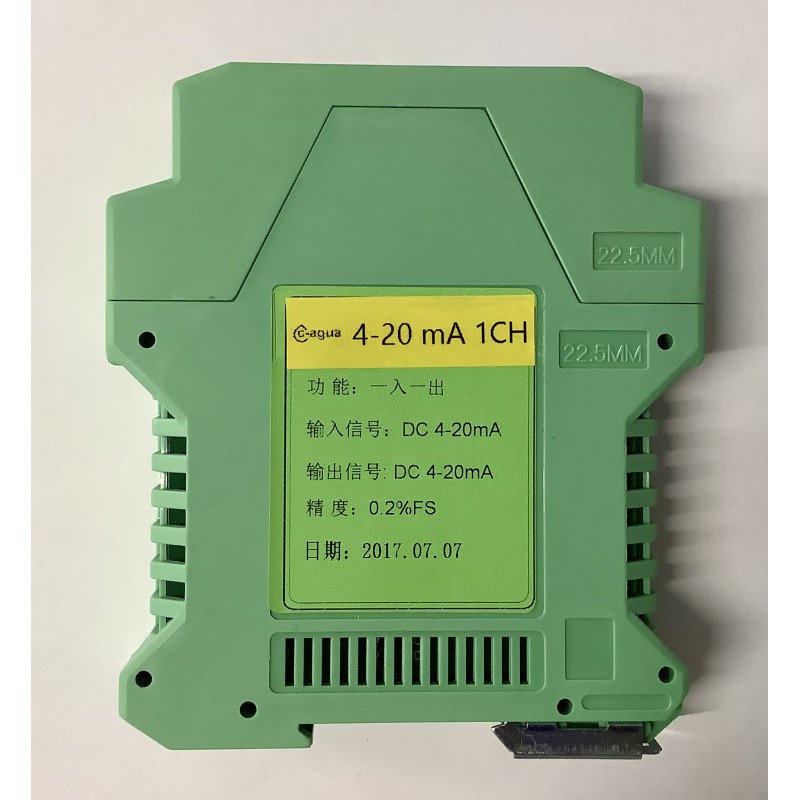

Aislador galvánico para instrumentación modular de DCS, PLC y otros sistemas.
Este aparato proporciona una fuente de alimentación aislada al transmisor de campo de dos cables y tres cables y detecta la señal de corriente en un circuito mientras tanto. Transmite la corriente de entrada o la señal de voltaje a la señal de corriente o voltaje aislada en un circuito o dos circuitos aislados, y la entrada, salida y fuente de alimentación están aisladas galvóricamente entre sí.
Se puede utilizar junto con instrumentación modular y DCS, PLC y otros sistemas, para ofrecer aislamiento de señal, conversión de señal, distribución de señal, procesamiento de señal y otras funciones al instrumento de campo,. Mejora así la inmunidad del sistema de control automático en el proceso de producción industrial y garantiza la estabilidad y fiabilidad del sistema. Este producto tiene muchas variedades, como 1 in/1 out, 1 in/2 out, 1 in/4 out,2 in/2 out, con aislamiento magnético de entrada/salida.
En comparación con otros productos similares, este aparato tiene las ventajas de un tiempo de respuesta rápido, baja pérdida de energía y características de temperatura bastante buenas.
Principales parámetros técnicos:
Precisión de transmisión |
0.1% F.S |
Deriva de temperatura |
0.005% F.S./℃(-20 ℃ ~ + 55 ℃) |
Tiempo de respuesta |
≤ 0,5 ms(0-90%)(TYP) |
Fuerza dieléctrica |
3000V CA/1min (entrada, salida, fuente de alimentación entre |
Influencia de la temperatura ambiente |
Ppm/℃ |
Rango de temperatura de funcionamiento |
-20 ℃ ~ + 55 ℃ |
Resistencia de entrada |
≤ 50 Ω |
Capacidad de carga de salida |
|
Corriente CC: RL≤ 800Ω (salida de señal de corriente) |
|
Voltaje de CC: RL≥ 10KΩ (salida de una señal de voltaje). |
|
Especifica tus requisitos antes de realizar el pedido si se necesita una mayor capacidad de carga de salida. |
|
Rango de tensión de la fuente de alimentación: |
|
18 ~ 32V CC (voltaje recomendado: 24V CC) |
|
85 ~ 265V CA (O 120~360V CC) |
|
Resistencia de aislamiento |
≥ 1000MΩ (Entrada/Salida/potencia) |
Fuerza dieléctrica |
|
VAC (Entrada/Salida/potencia, 1mA de corriente de fuga, 1 minuto de Tiempo de prueba) |
|
Compatibilidad electromagnética |
IEC 61326-1 |
